小口徑面板式流量計

發布時間：2024-06-20 瀏覽次數：

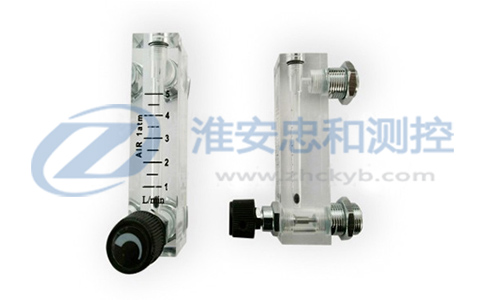

小口徑面板式有機玻璃轉子流量計亦稱面板式流量計，其被廣泛應用于測量微小流量的液體或者氣體的體積流量，其主要對工作壓力小于0.6MPa；工作溫度小于60℃的介質的流體流量測量，主要特點是質量輕、刻度清晰、不易碎、使用壽命長。
面板式有機玻璃轉子流量計（小口徑）流量及尺寸技術參數

型號	測量范圍		接口螺紋	精度	外形尺寸
型號	ml/min（液體）	L/min（氣體）	接口螺紋	精度	A	B	C	D	E	F
ZHLZBY-4MZT	6~60 8~80 40~400	0.05~0.5 0.1~1 0.2~2 0.25~2.5 1~4 0.6~6 1~5 1~10 1~12	φ6快插連接	4％	94	27	21	14	14	70
ZHLZBY-6MZT	6~60 16~160 10~70GPH 25~250 80~400 100~500 100~600 200~800 100~1000	0.1~0.8 0.1~1 0.1~1.5 0.3~3 0.4~4 0.5~8 1~5 1~12 2~10 2~20 3~15 3~30 4~20 5~25 6~30 10~60 10~70 10~100 0.05~0.25m³/h 0.04~0.4m³/h	內G1/4		102	30	25	20	M18*1.5	77
ZHLZBY-8MZT	2.5~25LPH 5~45LPH 6~60LPH	0.16~1.6m³/h 0.1~1m³/h 0.2~2m³/h	內G1/4		110	25	25	20	M18*1.5	80

產品外形圖：

面板式有機玻璃轉子流量計零部件材質及代碼

有無調節閥	調節閥材質	接咀材質	O型圈材質
T-有調節閥 O-無調節閥	√1、黃銅 2、不銹鋼	√1、黃銅 2、黃銅鍍鉻 3、不銹鋼	√1、硅橡膠 2、氟塑橡膠 3、丁晴膠

注：“√”為正常產品配置

說明：1、通常情況下的面板式有機玻璃轉子流量計調節閥材質為黃銅，接咀材質為塑料，由于塑料接咀受溫度的變化而易導致其塑性、強度等發生變化而導致密封可能會困難，其適合常溫介質使用，溫度在40℃以上建議使用不銹鋼接咀，請購買時確認。
2、面板式有機玻璃轉子流量計耐溫＜60℃，耐壓＜1.0MPa（工作壓力0.6MPa以內）當工作溫度大于40℃，工作壓力大于0.6MPa建議選用不銹鋼接咀材質。
