K型熱電偶

發布時間：2023-08-15 瀏覽次數：

K型熱電偶概述：
工業用K型熱電偶作為一種溫度傳感器通常和顯示儀表，記錄儀表和電子調節器配套使用。K型熱電偶可以直接測量各種生產中從0℃到1200℃范圍的液體蒸汽和氣體介質以及固體的表面溫度。我公司提供的K型熱電偶符合IEC標準。
K型熱電偶通常由接線盒、保護管、絕緣套管、接線端子、熱電極感溫元件、連接件等主要部件組成。
熱電偶測溫原理：
熱電偶的測溫原理是兩種不同成分的均質導體（熱電極）組成閉合回路，當兩端存在溫差時，就會在回路中產生熱電流，即兩熱電極之間存在電勢差，當接上顯示儀表時，儀表上就指示出熱電偶產生的熱電勢所對應的溫度值。熱電偶的熱電勢將隨著測量端溫度升高而增加，熱電勢的大小只與熱電偶導體材質及兩端溫差有關，與熱電極的長度、直徑無關。

K型熱電偶測量范圍及允許誤差范圍：

熱電偶類別	代號	分度號	測量范圍	基本誤差
鎳鉻-鎳硅	N	K	0~1200℃	±2.5℃或者±0.75%t

注：t為感溫元件實測溫度值（℃）

K型熱電偶熱電偶時間常數：

熱惰性級別	時間常數（秒）	熱惰性級別	時間常數（秒）
Ⅰ	90~180	Ⅲ	10~30
Ⅱ	30~90	Ⅳ	＜10

熱電偶公稱壓力：一般是指在工作溫度下保護管所能承受的靜態外壓而破裂的壓力。
熱電偶最小插入深度：應不小于其保護套管外徑的8－10倍（特列產品例外）
絕緣電阻：當周圍空氣溫度為15~35℃，相對濕度＜80％時絕緣電阻≥5兆歐（電壓100V）。具有防濺式接線盒的熱電偶，當相對溫度為93± 3℃ 時，絕緣電阻≥0.5兆歐（電壓100V）
高溫下的絕緣電阻：熱電偶在高溫下，其熱電極（包括雙支式）與保護管以及雙支熱電極之間的絕緣電阻（按每米計）應大于下表規定的值

規定的長時間使用溫度（℃）	試驗溫度（℃）	絕緣電阻值（Ω）
≥600	600	72000
≥ 800	800	25000
≥1000	1000	5000

K型熱電偶選型型譜
1 2 3 4 5 6 7 8
WR□□-□□□-□/□-□

WR□	熱電偶
1	標記	熱電偶類別		分度號
	N	鎳鉻-鎳硅		K型分度號
	2	標記	熱電偶導體對數
		1	單支式（可不標記）
		2	雙支式
		3	標記	安裝固定裝置
			1	無固定裝置
			2	固定螺紋安裝
			3	活動法蘭安裝
			4	固定法蘭安裝
			6	固定螺紋錐形式
			7	卡套螺紋式連接
			8	卡套法蘭式安裝
			T	特殊要求
			4	標記	接線盒形式
				2	防濺式
				3	防水式
				4	隔爆式
				5	標記	保護管直徑（mm）
					0	Ф16
					1	Ф12
					2	Ф16（高鋁管、剛玉管）
					3	Ф25（高鋁管，剛玉管）
					T	特殊說明（直徑標明Ф尺寸）
					6	總長L/	mm
						7	插入長度l	mm
						8	標記	隔爆等級
							BT4	ExdiiBT4
							CT6	ExdiiCT6

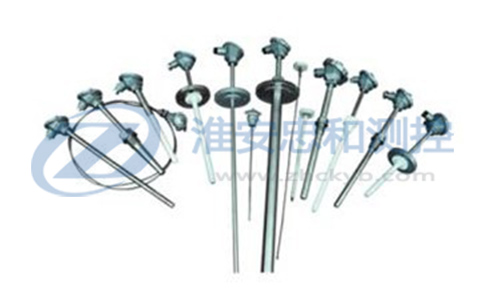

K型熱電偶形式有：裝配式熱電偶、鎧裝熱電偶、耐磨熱電偶、端面式熱電偶、手柄式熱電偶、隔爆型熱電偶、引線式熱電偶、多點熱電偶、壓簧式熱電偶、吸附式熱電偶。
