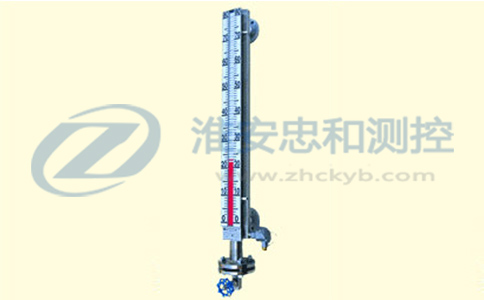

遠傳磁翻板液位計

    ZH-UHZ系列遠傳磁翻板液位計是根據磁性原理、阿基米德（浮力定律）等原理巧妙地結合機械傳動的特性而專門用于液位測量的裝置；磁翻板液位計（俗稱磁翻柱液位計、磁浮子液位計）由本體、翻板箱（由紅、白雙色磁性小翻板組成）、浮子、法蘭等組成，用于測量各類液體容器內的液位高度，能用于高溫、防爆、防腐、食品飲料等場合作為液位的就地顯示或遠傳顯示與控制功能。ZHUHZ系列磁翻板液位計產品可以做到高密封、防泄漏和在高溫、高壓、高粘度、強腐蝕性條件下安全可靠地測量液位，全過程測量無盲區、顯示醒目，讀數直觀，并且測量范圍大，配上液位報警控制開關可實現液位或界位的上下限報警和控制，配上ZH-SBUHZ系列磁翻板液位變送器單元模塊可將液位信號轉換成二線制4~20mADC的標準信號實現遠距離檢測、指示、記錄或者配上磁性報警開關可以直接對液位控制系統進行連鎖控制。
在您選用此產品前我們先將遠傳磁翻板液位計的工作原理作一簡單的介紹。它有一容納浮球的腔體我們稱其為主體管或外殼，它通過法蘭或其他接口與容器組成一個連通器；這樣它腔體內的液面與容器內的液面是相同高度的，所以腔體內的浮球會隨著容器內液面的升降而升降；這時候我們并不能看到液位，所以我們在腔體的外面裝了一個翻柱顯示器，因為我們在制造浮球時在浮球沉入液體與浮出部分的交界處安裝了磁鋼，它與浮球隨液面升降時，它的磁性透過外殼傳遞給翻柱顯示器，推動磁翻柱翻轉180°；由于磁翻柱是有紅、白兩個半圓柱合成的圓柱體，所以翻轉180°后朝向翻柱顯示器外的會改變顏色（液面以下紅色、以上白色），兩色交界處即是液面的高度。
控制型是在磁翻板液位計的基礎上增加了磁控開關，在監測液位的同時磁控開關信號可用于對液位進行控制或報警；遠傳型是在磁翻板液位計的基礎上增加了 4~20mA 變送傳感器，在現場監測液位的同時將液位的變化通過變送傳感器、線纜及儀表傳到控制室，實現遠程監測和控制。

關鍵詞：	液位測控，界面測控
測量范圍[L]： (上下法蘭中心距)	用戶提出
連接法蘭規格：	DN20 PN1.0RF 或用戶提出
接液材質： 304不銹鋼 316L不銹鋼 PP塑料 不銹鋼襯四氟	304不銹鋼 或用戶指定
介質密度[g/cm3]： (由用戶提出)	≥0.53
工作溫度[℃]：	≤80℃,≤150℃,≤350℃
工作壓力[MPa]：	0~4.0MPa
輸出信號：	上下限或多點 (分為點通型或雙向保持型)；4~20mA輸出；RS485通訊
適用電壓/電流：	≤250VA(D)C/500mA

遠傳磁翻板液位計產品選型：

ZHUHZ	磁翻板液位計
	代碼	安裝方式
	2	側裝式
	3	頂裝式
		代碼	主體材質
		1	ABS（PP）
		2	304
		3	316L
		4	304襯PTFE
		5	316襯PTFE
			代碼	公稱壓力
			1	0.6Mpa(僅適用于主體材質為ABS時) ，不銹鋼法蘭為1.0MPa
			2	1.6Mpa
			3	2.5Mpa
			4	4.0Mpa
			T	高壓以及法蘭標準特殊說明
				代碼	功能要求
				1	基本型（就地顯示，不帶2、3、4、5）
				2	帶上、下限開關輸出X2（兩個報警開關）；上上限，下下限等多點位控制用Xn標示
				3	帶現場顯示型遠傳（二線制4~20mA輸出，24VDC）
				4	帶遠傳信號（二線制4~20mA輸出，24VDC）
				5	帶本安隔爆型遠傳（4~20mA輸出，24VDC）
					要求帶RS485通訊，型譜為R; 要求4~20mA輸出帶HART協議，型譜為H
					代碼	功能要求
					L（mm）	測量量程范圍-側裝式為兩側裝法蘭的中心距離
					L/L1(mm)	測量量程范圍-頂裝式為法蘭以下長度/測量量程范圍
						代碼	功能要求
						ρ	介質密度g/cm³
							代碼	功能要求
							DN	連接法蘭規格尺寸 側裝式法蘭DN20 DN25 PN1.6或者其它要求 頂裝式法蘭DN80 DN100 PN1.0 PN1.6或者其它
ZHUHZ	2	4	2	5	1100	1.2	DN20
選型釋義：磁翻板液位計 側裝式安裝 主體材質：304襯四氟 公稱壓力1.6MPa DC24V供電 4~20mA輸出 要求上接線 隔爆型兩法蘭安裝中心距1100mm 介質密度：1.2g/cm² 側裝式法蘭連接 法蘭規格：DN20 PN1.6  選型型號：ZHUHZ-2425-1100-1.2-DN20PN1.6
